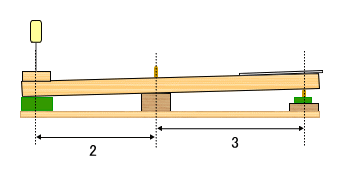

アップライトピアノの鍵盤

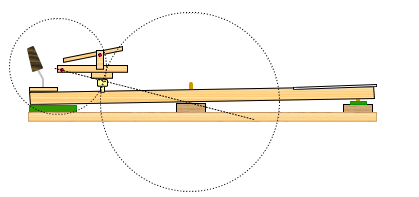

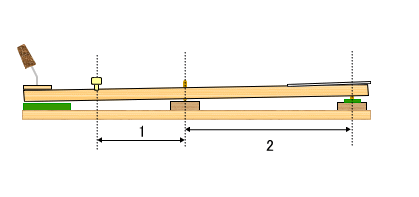

グランドピアノの鍵盤
従って、鍵盤が(あがき10ミリが)秒速１mで動作した時、アップライトピアノではキャプスタンボタンが秒速約1.33m動作することになり、
1(m/s) x 2/3 = 0.666...(m/s) 秒速約 67cm
グランドピアノの場合は秒速1mで動作することになります。そして、鍵盤はバランスキーピンを中心とした円運動、サポートはサポートフレンジを中心とした円運動をします。双方の円運動の接点はキャプスタンスクリューとなりますので、サポートフレンジのセンターピン・キャプスタンスクリュー・バランスキーピンは一直線上になければスムーズな運動ができません。まるで大小の歯車のような関係になります。
1(m/s) x 1/2 = 0.5(m/s) 秒速 50cm
運動距離は直線で
アップライトピアノの場合
10㎜(鍵盤あがき量) X
2/3(鍵盤比率) = 6.67㎜（キャプスタン運動量）
グランドピアノの場合
10㎜(鍵盤あがき量) X
1/2(鍵盤比率) = 5㎜（キャプスタン運動量）
 |

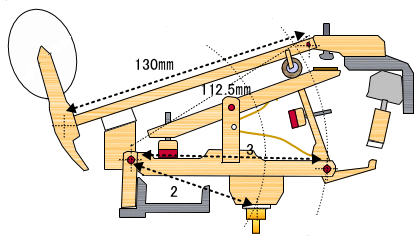

アップライトピアノ ウィペンフレンジセンターピンからジャック先端までの距離を３とすると、ウィペンフレンジセンターピンからウィペンヒールとキャプスタンボタンが接するところまでの距離は２になります。 ３：２ の関係0.67(m/s) X 3/2 = 1.00(m/s) ジャックは運動始めると、バットフレンジセンターピンを中心軸としたバットを持ち上げます。ジャックの寸法比率はセンターピンを軸として、大ジャックと小ジャックは アップライトピアノは
３.５：１ の関係になっています。 |
 |

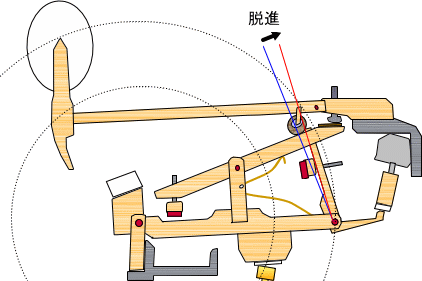

運動始めたジャックは、小ジャックがレギュレティングボタンに接触してその運動を停止て脱進します。この時のバットフレンジセンターピンからジャックが接触している点に引いた直線とジャックフレンジセンターピンまで引いた直線は直角に交わっています。 |
| グランドピアノ

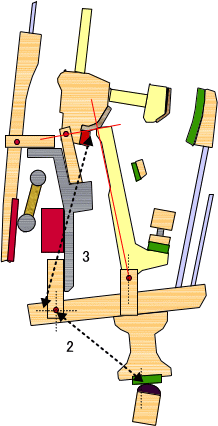

サポートフレンジセンターピンからジャックフレンジセンターピンまでの距離を3とすると、サポートフレンジセンターピンからサポートヒールとキャプスタンスクリューが接するところまでの距離は2になります。 ３：２ の関係0.5(m/s) X 3/2 = 0.75(m/s) ジャックはサポ－トと一緒に運動始めますが、レペティションレバーがハンマーシャンクフレンジセンターピンを中心軸としたハンマーシャンクをドロップスクリューに接触して停止するまで持ち上げます。停止後はジャックがハンマーシャンクを持ち上げます。 |
